將來自安全區的電流信號，經隔離變送輸出電流/電壓信號到危險區，控制危險區的執行機構,如閥門定位器、電氣轉換器等設備。該產品需獨立供電，電源、輸入和輸出三隔離，本安端和非本安端絕緣強度高達2500V,a.c.。
技術參數
規格參數 | 說 明 |
防爆標記 | [Exia]ⅡC |
適應場所 | 安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。 |
供電電壓 | 20～35VDC |
電源功耗 | （24V供電，20mA輸出時）： ≤1.5W（SWP7067-Ex、SWP7068-Ex） ≤2.8W（SWP7037-Ex、SWP7168-Ex） ≤3.0W（SWP7038-Ex、SWP7069-Ex） |
危險區信號 | 輸入信號：4～20mADC 或 輸入信號：1～5VDC |
安全區信號 | 輸出電流：4～20mADC 負載電阻：0～680Ω 輸出電壓：1～5VDC 輸出阻抗：<10Ω 輸出負載：≥10KΩ |
電源保護 | 電源反向保護 |
輸出精度 | 0.2%F.S |
溫度漂移 | 0.01%F.S/℃ |
儀表結構 | 尼龍塑殼結構 |
重量 | 約150g |
適用現場設備 | 二線制閥門定位器、電氣轉換器等 |
產品選型
型號規格 | 附加碼 | 說 明 | ||
SWP7067-Ex | /□ | 一進一出 | 4～20mA輸入 (安全區) | |
SWP7037-Ex | /□ | /□ | 一進二出 | |
SWP7038-Ex | /□ | /□ | 二進二出 | |

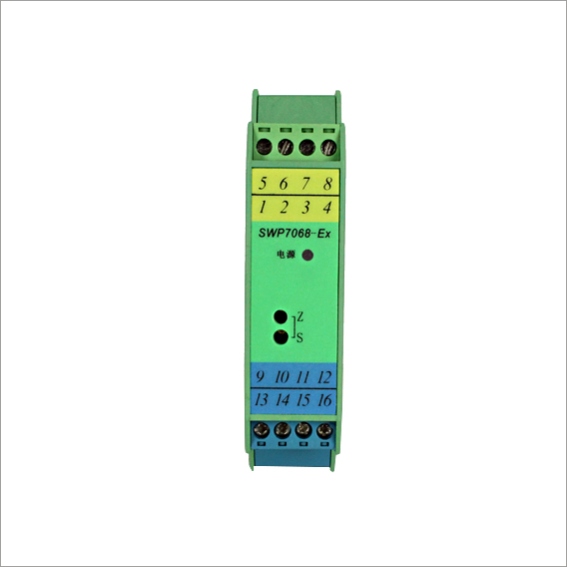

SWP7068-Ex | /□ | 一進一出 | 1～5 V輸入 (安全區) | |
SWP7168-Ex | /□ | /□ | 一進二出 | |
SWP7069-Ex | /□ | /□ | 二進二出 | |
通道1輸出類型 | /I | 通道1：4～20mA輸出(危險區) | ||
/V | 通道1：1～5 V 輸出(危險區) | |||
通道2輸出類型 | /I | 通道2：4～20mA輸出(危險區) | ||
/V | 通道2：1～5 V 輸出(危險區) | |||
備注：如用戶訂貨不指定通道輸出類型，將按輸出類型為4～20mA生產并出廠。
選型資料及產品說明書
SWP7000-EX系列電流輸入操作端隔離式安全柵選型.pdf
